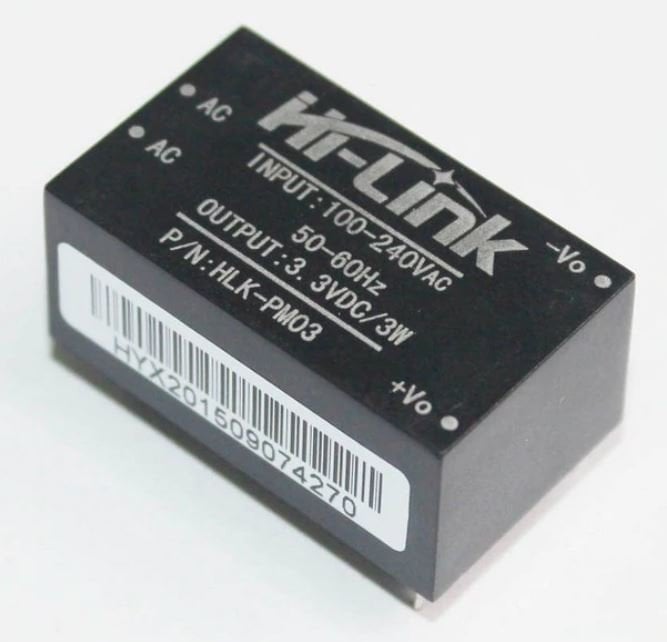

Hi-Link HLK-PM03 Power Supply Modül AC-DC 220V - 3.3V DC

Ürün özellikleri:

1. UL, CE gereksinimlerini karşılamak,

2. Ultra ince, ultra küçük

3. Tüm voltaj girişi (AC: 90 ~ 264V)

4. Düşük dalgalanma ve düşük gürültü

5. Çıkış aşırı yük ve kısa devre koruması

6. Yüksek verimlilik, yüksek güç yoğunluğu

7. Ürün EMC ve güvenlik testi gereksinimlerini karşılamak için tasarlanmıştır

8. Düşük güç tüketimi, çevre koruma, yüksüz kayıp <0.1W

Elektriksel karakteristik
1. Giriş özellikleri
Nominal giriş voltajı 100-240 VAc
Giriş voltajı aralığı 90-264 VAc
Maksimum giriş akımı ≤ 0.2 A
Giriş akımı dalgalanma ≤ 10 A
Maksimum giriş voltajı ≤ 270 VAc
Yavaş başlangıç girin ≤ 50 mS
Girişi düşük voltaj verimliliği Vin = 110VAc çıkış tam load≥ 69%
Giriş yüksek gerilim verimli Vin = 220VAc çıkış tam load≥ 70%
Uzun vadeli güvenilirlik MTBF≥ 100,000 h
Yük nominal çıkış voltajı + 3,3 ± 0.1 VDc
Tam nominal çıkış voltajı + 3,3 ± 0.2 VDc
Kısa süreli maksimum çıkış akımı ≥ 1000 mA
Uzun süre maksimum çıkış akımı ≥ 600 mA
Voltaj regülatörü ± 0.2%
Yük regülasyonu ± 0.5%
Çıkış dalgalanma ve gürültü (Mvp-p) ≤ 50
Nominal giriş voltajı, tam yük. 20MHz bant genişliği kullanarak,
Test edilecek yük tarafı 10uF ve 0.1uF kondansatör. MV
Anahtarı overshoot genlik (nominal giriş voltajı ve çıkış yükü artı 10%)≤ 5% VO
Çıkış aşırı akım koruması 150-200% çıkış maksimum yük
Çıkış kısa devre koruması normal çıkışta doğrudan kısa devre, kısa devre kaldırıldıktan sonra otomatik olarak normal çalışmaya devam eder.
